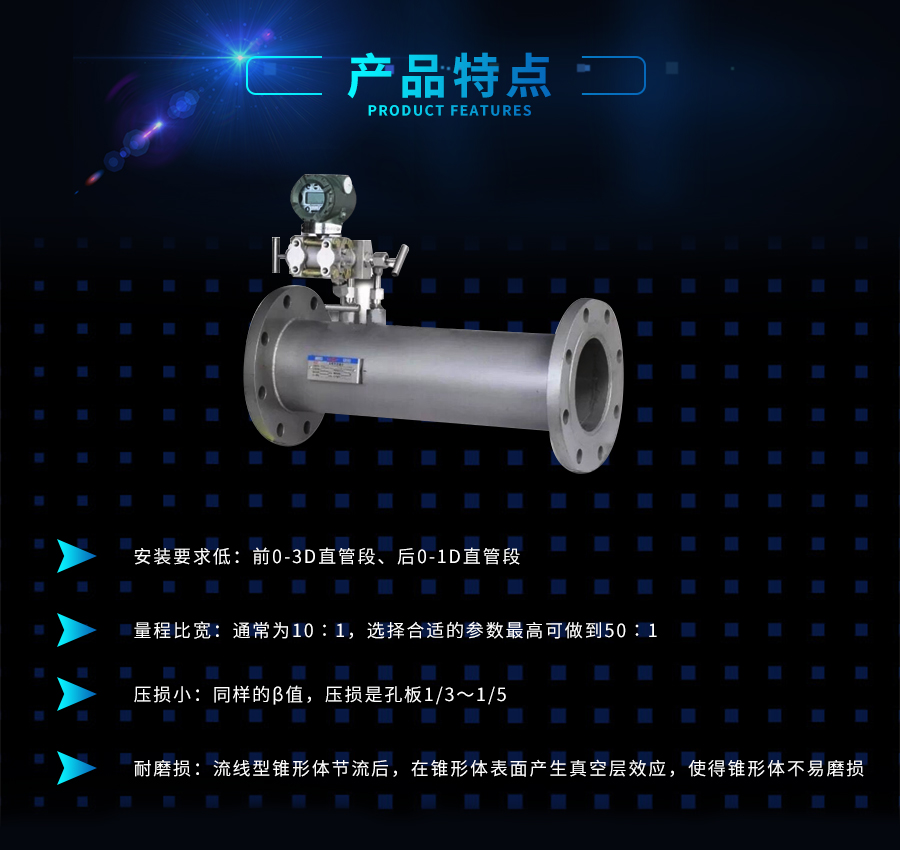

V錐流量計
V錐傳感器的開發成功是差壓式流量測量的質的飛躍。它采用在管道中心線安裝一個特制的流線型錐形體來節流,在錐體前方的高速穩流區取正壓PH和在錐體尾部的管道中心穩流區取負壓PL,在雷諾數8×103~5×106的范圍內,流量與差壓的平方根成正比。

1. 流體名稱
2. 管道內外徑(mm)
3. 選用V錐流量傳感器的型式
4. 刻度流量單位(kg/h,t/h,m3/h,Nm3/h)
5. 常用流量、最小流量、最大流量
a. 在工作狀態下
b. 在標準狀態下(介質為氣體時應該說明流量的標準狀態)
6. 工作壓力(MPa)
7、流體溫度(℃):最高、最低、常用的溫度
8. 流體密度(kg/m3)
a. 在工作狀態下
b. 在標準狀態下(介質為氣體時應該說明密度值的狀態)
9. 流體粘度(Pa·s)
10. 相對濕度
11. 氣體成分:容積百分比(用于二種以上的混合氣體)
12. 傳感器的安裝方式
a. 水平
b. 自下而上
13. 管道法蘭
a. 按法蘭標準規范,代號為提供法蘭標準及型號
b. 乙方設計提供法蘭圖紙
備注:
·測量水和水蒸汽須提供(1)、(2)、(4)、(5)、(6)、(7)、(12)
·測量一般氣體須提供(1)~(13)
·測量一般溶液及油類須提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)
·各項數據必須填寫工藝設計的一個具體數值,請勿填寫由大約多少的某一段范圍。
