橢圓齒輪流量計
產品詳情



橢圓齒輪流量計


OBLC橢圓齒輪流量計,系直讀累積式液位流量計,OBLCB型橢圓齒輪流量計,是在OBLC型流量計的基礎上增加了發訊機構,可與本廠產品(微機流量控制儀)配套,廣泛用于管道中液體流量(總量)或瞬時流量測量和自動控制。由于它具有量程范圍大精度高,性能穩定,能測量高溫、高粘度液體,安裝簡易,操作方便等諸多優點,適用于石油開采、煉油、化工、商業、儲油庫等工業部門的流體計量。




允許基本誤差(%):±0.5(±0.2)

最大工作壓力(MPa):1.6MPa

管道連接法蘭:JB78-59 79-59

粘度(mpa·S)

      0.5級:0.6-200mpa·S

      0.2級:0.3-200mpa·S

被測介質溫度(°C):0-60度

橢圓齒輪規格、流量范圍:(詳見下表)

注:選用在腐蝕性介質時最大流量要減少1/3


(0.5級)

公稱通徑DM(mm)流量范圍(m3/h)



石油產品粘度(mpa·S)化學液體


0.6~22~88~2000.6~200
100.08~0.30.06~0.30.03~0.30.06~0.3
150.4~1.50.3~1.50.15~1.50.3~1.5
200.75~30.5~30.3~30.6~3
251.5~60.8~60.6~61.2~6
403~152~151.5~152.4~12
504.8~243~242.4~243.8~19
658~405~404~406~40
8010~507~505~508~50
10020~10013~10010~10015~80
15030~15020~15015~15025~120


(0.2級)

公稱通徑DM(mm)流量范圍(m3/h)



石油產品粘度(mpa·S)化學液體


0.6~22~88~2008
100.15~0.30.1~0.30.06~0.30.08~0.3
150.75~1.50.5~1.50.3~1.50.25~1.5
201.5~30.75~30.4~30.5~3
253~62~61.2~61~6
407.5~155~153~152.5~15
5012~248~244.8~244~24
6520~4015~408~406.5~40
8025~5015~5010~508~50
10050~10034~10020~10016~100
15070~14050~14028~14022~140



外形及安裝

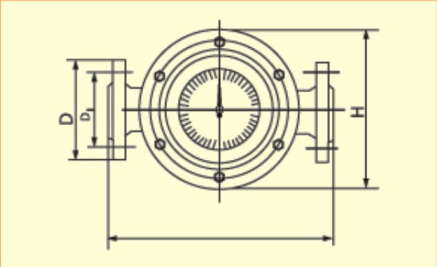

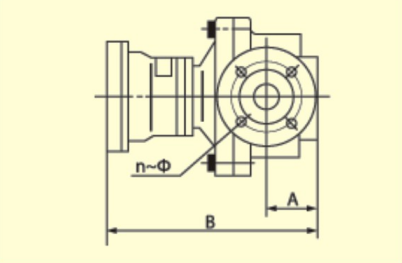

OBLC、OBLCB系列橢圓齒輪流量計外形尺寸(鑄鈦、鑄鋼、不銹鋼)

型號LHBAD1N(個)Φ
LC-10B2128188



LC-151801242409565414
LC-2020012425610575414
LC-2524518424411585414
LC-40252184270145110418
LC-50340255324160125418
LC-65340255322185145418
LC-80420310390200160818
LC-80340255322200160818
LC-100440330450220180818
LC-150450360470285240822

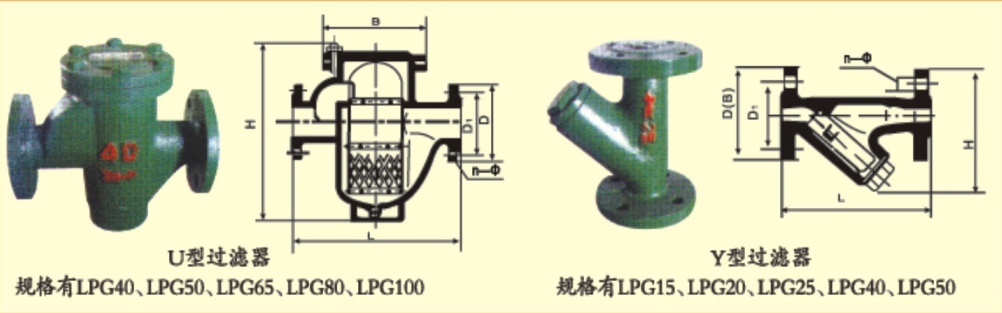

OBLPG系列過濾器外形尺寸

儀表型號DNLHBD1D1
OBLPG-15151529512695654-Φ14
OBLPG-2020180105160105754-Φ14
OBLPG-2525257115155115854-Φ14
OBLPG-40402201452581451104-Φ18
OBLPG-40Y403051452101451104-Φ18
OBLPG-50502401653021601254-Φ18
OBLPG-50Y502401602551601254-Φ18
OBLPG-65653051853021851454-Φ18
OBLPG-80803602123512001608-Φ18
OBLPG-1001004132404202201808-Φ18
OBLPG-1501504502405402852408-Φ22



OBLCB型流量計技術參數

接線

接線插頭上有“1”、“2”、“3”引腳序號,標點“1”、“2”接12VDC(“1”接正極,“2”接負極),“3”接微機輸入信號。

技術參數

工作電壓:12VDC;壽命:107次;

工作溫度:-10—+55°C

功耗:不大于90mW

儀表編號:

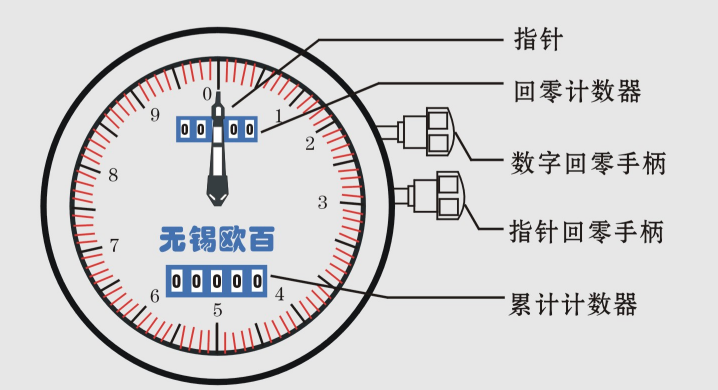

回零流量計是在LC型流量計上增加一套可回零的計數器,使用時順時針轉③可把回零計數器回到零位,掀下②逆時針可把指針回到零位,使用回零計數器時不影響累積計數計量。





液體流量的計量是在測量室內完成的(見圖 1 ) ,在測量室內有一對橢圓齒輪在進口與出口兩端液體壓差作用下,一對橢圓齒輪在轉軸上不停地轉動,測出其轉數即可知道流量儀表液體的總量。

圖 1 ( a )所示,一對橢圓齒輪 A 、 B 把進口與出口分開,在齒輪 A 與計量室內壁形成一個新月形空間的液體一稱為“一份”(圖上以陰影表示)。齒輪 A 有一轉動力矩,而齒輪 B 上總力矩等于零。齒輪 A 帶動齒輪 B 轉動。圖 1 ( b )是兩輪的中間位置,當轉動到位置如圖 1 ( c )所示時,齒輪 A 失去了轉動力矩,而齒輪 B 獲得了轉動力矩,齒輪 B 帶動齒輪 A 轉動,如圖 1 ( d )所示。

圖一 工作原理圖

OBLC型橢圓齒輪流量計主要由計量室、密封機構和計數機構組成。

計量室:儀表軀殼1(圖2、圖3,以下同)由鑄鐵制成,它的內腔與蓋板4組成測量室。測量室內有兩根不銹鋼軸②;一對橢圓齒輪③就套上軸上,靠流量計進出口處的壓力差推動而旋轉,從而不斷地把進口處的液體經新月形空腔計量后送到出口處,每旋轉一周,累計出四倍新月形空間的體積。橢圓齒輪與測量室內壁的間隙很小,僅幾十微米,以減少儀表的泄露量。


密封機構:儀表的測量室是密封的。小口徑流量計采用永久性磁性密封機構(見圖2):由隔板8將主動永久磁鐵⑥、被動永久磁鐵⑦分開。該結構靈敏度高,密封可靠;大口徑流量計釆用聚四氟乙烯塑料作填料密封(見圖3);通過調節螺母8來改變彈簧⑦的壓縮量,使密封襯墊6伸張,達到密封目的。該結構比較簡單,調整方便。

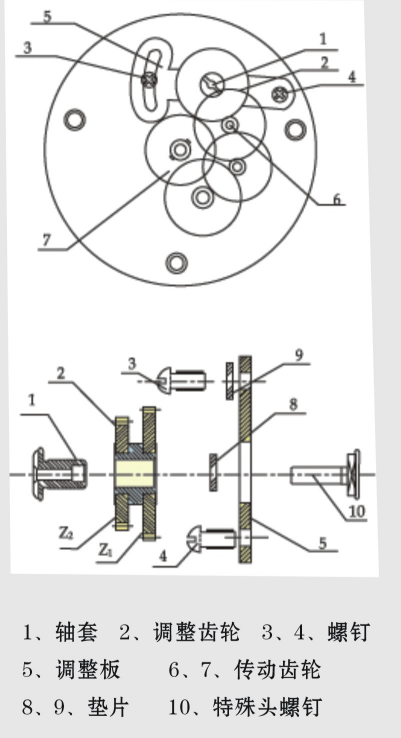

計數杋構:儀表的計數機構包括傳統輪系、傳動比調整機構和結算機構。一對橢圓齒輪旋轉的總數、以及旋轉的快慢經傳動輪系⑩變速后傳遞給積算機構⑩的指針及字輪,即可知道通過管道中的液體總量和瞬時流量、傳動比調整機構則用來調整修正儀表誤差。


OBLCE型橢圓齒輪流量計,是在LC型橢圓齒輪流量計的計數機構中安裝上電脈信號發信器,即在LC型流量計密封處的傳動軸上安裝了一塊帶有永久磁鐵的圓盤,新型磁敏感集成傳感器安裝在計數器上。改傳感器具有壽命長抗干擾能力強、工作頻率寬、無火花、不怕油污和灰塵、體積小、安裝方便等優點,當磁鐵接近于它的感應面達到動作距離時,即可無接觸地產生可靠的檢測信號。


圖2 OBLC型流量計永久磁鐵傳動結構圖


圖3 OBLC型流量計聚四氟乙烯密封傳動結構圖


安裝與使用

儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致,安裝位置注意便于讀數(見圖4)

圖4 安裝方式

2 、儀表盡量安裝在常溫場合,不要安裝在有害氣體及強烈熱輻射的場合防止儀表計數器部分,受到損害。

3 、儀表中的橢圓齒輪軸盡可能安裝成水平位置,即刻度盤應安裝成垂直位置(分度“0” ,應在上面):以減少橢圓齒輪與殼體見的摩擦,降低零件磨損:由于安裝位置不同,為了便于讀數,可將計數器(表頭)旋轉 900 或 1800 (見圖 5 )。

4 、儀表安裝前,管道必須徹底清洗,在整個管路系統中,若無嚴格的過濾裝置時,應在儀表前安裝過濾器,以防雜質進人表內。

5 、儀表安裝在泵的出口端,流量調節閥應安裝在儀表的下游,使用時先打開上游截止閥,然后緩慢開啟下游流量調節或截止閥。嚴禁突然開啟或關閉。

圖5安裝位置

6 、儀表在使用時應使用內流滿液體。被測液體內不應混有氣體,否則測出氣體和液體的混合容積測量不準。液體內混有氣體必須在儀表前安裝氣體分離器。

7 、管道中的流量不應急劇增加或減少,應避免管道振動、水力沖擊和壓力急劇波動等現象,否則將影響儀表正常工作。

8 、流量超過規定最大流量時,橢圓齒輪隨著轉速提高而磨損增加,且壓力損失急劇增加,應避免使用,低于最小流量,雖仍能計量,但誤差增大,流量計的起動流量約為最大流量的 2 % ,正常工作流量最好為大流量的 70 %一 80 %。

9 、用于測量高粘度液體時,一般均將液體加熱以降低粘度,然后在管道內流通。當儀表停用后,儀表內充滿的液體冷卻而變粘,如再要啟用,必須用蒸汽在表外部把液體沖熱等方法加熱,待儀表內液體粘度降低后才能使用。否則粘液會咬住傳動零件,致使儀表損壞。

10 、被測液體溫度不應高于規定值,超過了儀表甚至會卡住不動。液體溫度變化也會造成粘度影響的附加誤差。另外,溫度增加也造成新月形空間體積增加,使儀表“走得慢”測量室為鑄欽,橢圓齒輪為鑄鋁時,附加誤差 + 0 . 14 % 100Oc 。

11 、每臺儀表出廠時,均用 7 號機械油在室溫條件下標定,常溫下油的粘度約為 10mPa · s ,如用戶使用的液體粘度與此相差較大時,可條換雙層齒輪。

12 、嚴禁用掃線蒸汽和水通過儀表。
